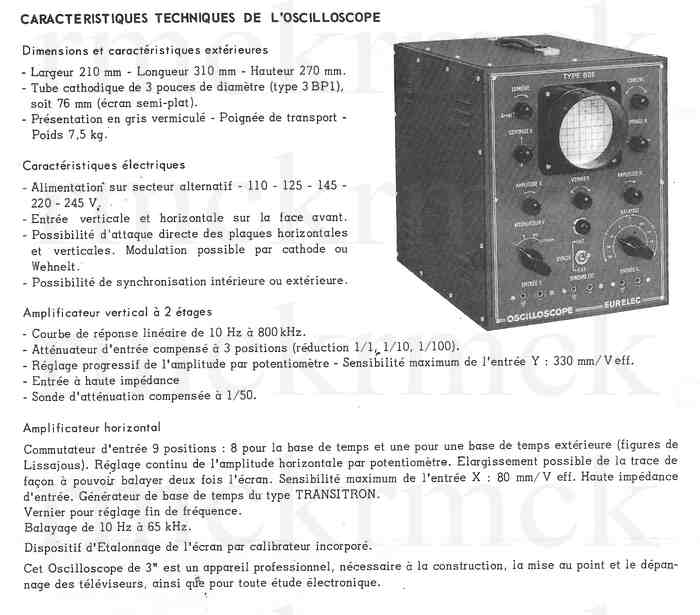

oscilloscope modèle 806

cet appareil ne faisait pas partie du cours de radio, mais du cours télévision.
Ayant pu l'acquérir par la suite, je l'ajoute à ces pages

cliquez ici si le menu n'apparait pas

...
une façade classique ; à droite, l'arrière avec les cavaliers permettant d'agir directement sur les électrodes et les plaques du tube

...

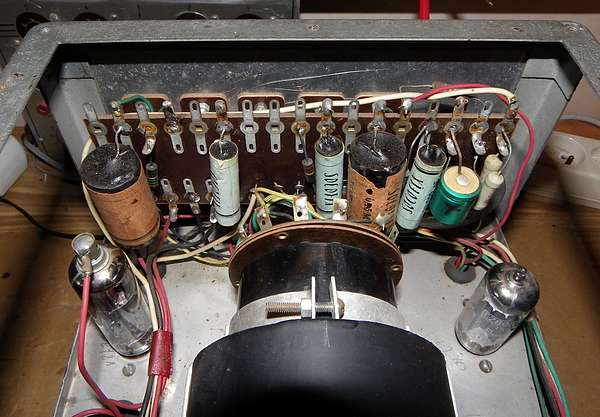

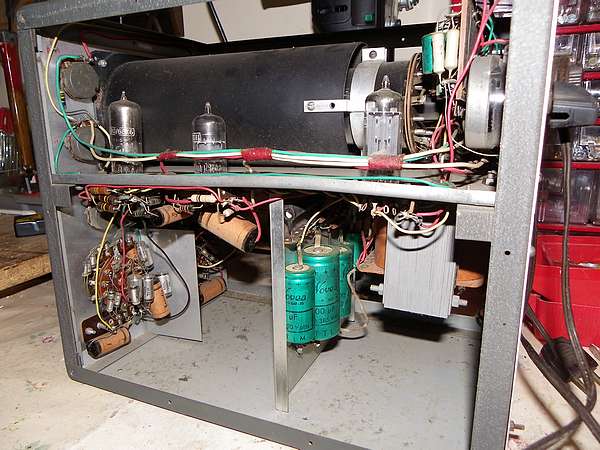

l'intérieur avec la batterie de condensateurs (qui ont été changés) ; à droite, la plaque reliée aux connecteurs arrières

...

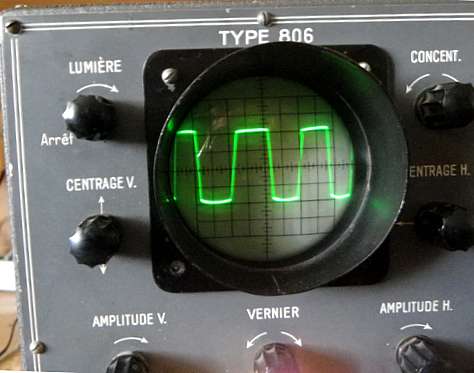

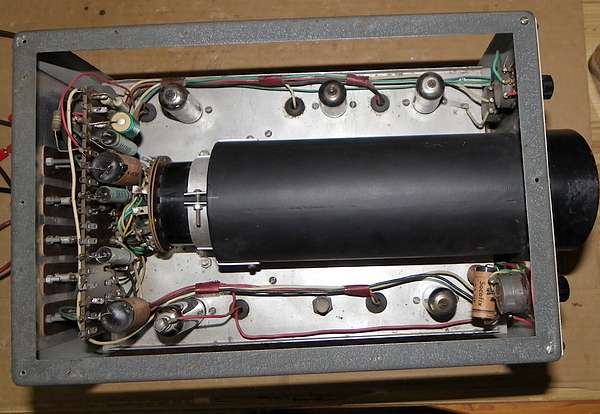

vue de dessus, couvercle enlevé, et observation d'un signal rectangulaire

* * *

dans la partie pratique du cours de télévision, il était prévu d'utiliser l'oscilloscope pour observer l'image TV, après avoir câblé la platine FI
il fallait pour cela moduler le Wehnelt ou la cathode (K) du tube, et appliquer un signal pour le balayage vertical,
obtenu à partir d'un multivibrateur annexe, réalisé sur le chassis d'essais:

...
le multivibrateur assurant le balayage vertical; pour le signal video, j'ai utilisé la sortie composite présente sur une prise péritel

...

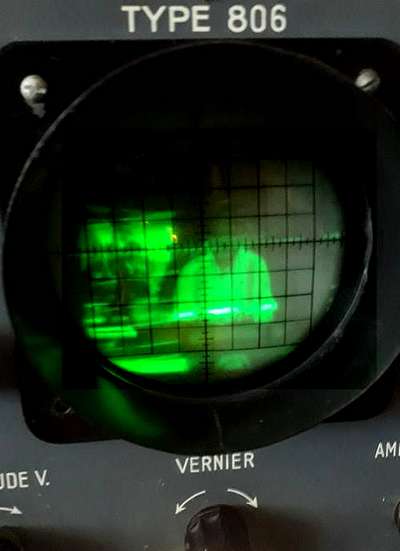

une image TV (pas très nette) sur l'oscilloscope, et à droite, un multiplexage des entrées pour avoir un oscillo double trace!

pour la remise en état, difficile de trouver un schéma exploitable : j'ai donc décidé
de le relever, voici la première partie, le tube cathodique :
(sous réserves d'erreurs de relevé)

attention à la polarité des deux condensateurs chimiques de 8 uF !

les entrées X1, X2, Y, W, K peuvent être attaquées directement en enlevant des cavaliers ;
lorsque ces cavaliers sont présents, ils relient cette partie au reste de l'appareil

voici ensuite la base de temps :

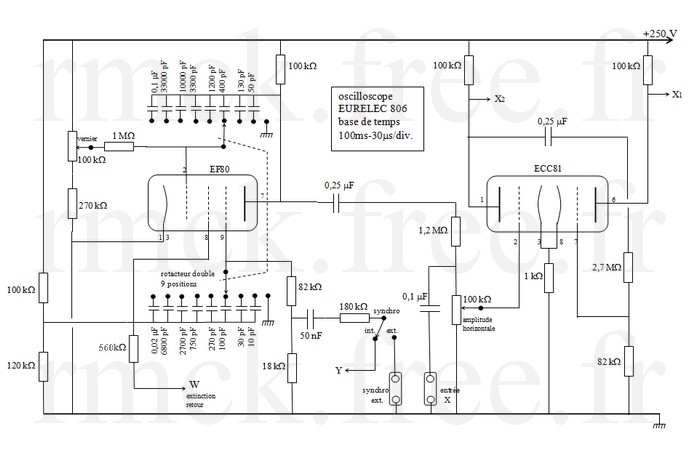

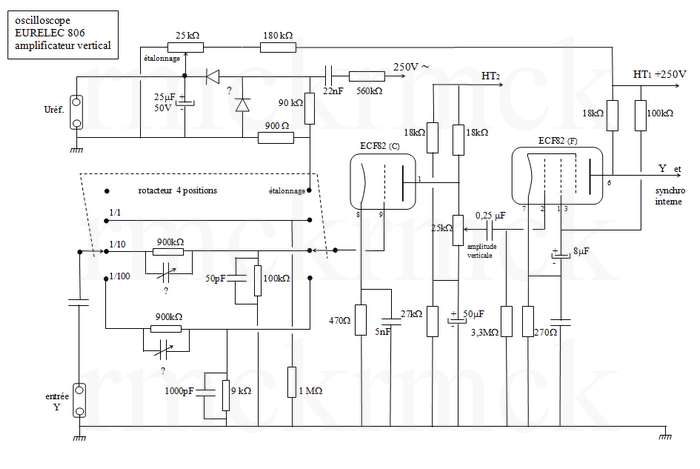

l'amplificateur vertical :

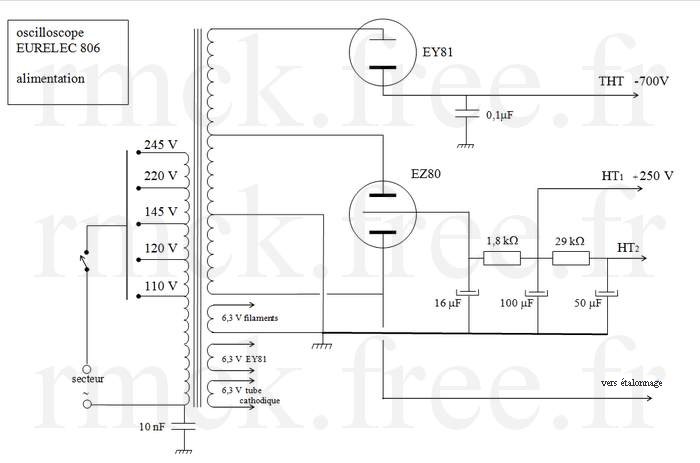

et enfin l'alimentation :

***

le schéma complet redessiné par J.C.Moreau, que je remercie vivement (cliquez pour agrandir)

avec le détail de la sonde atténuatrice

Oscilloscope Eratele Barcelona 1970

le modèle "espagnol", assez particulier...

....

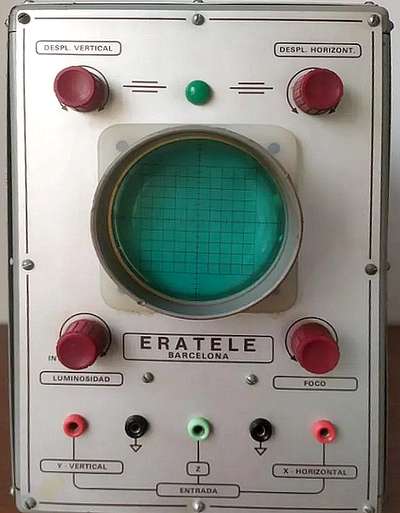

une façade atypique, rare et peu pratique : les principaux réglages se trouvent dessus !

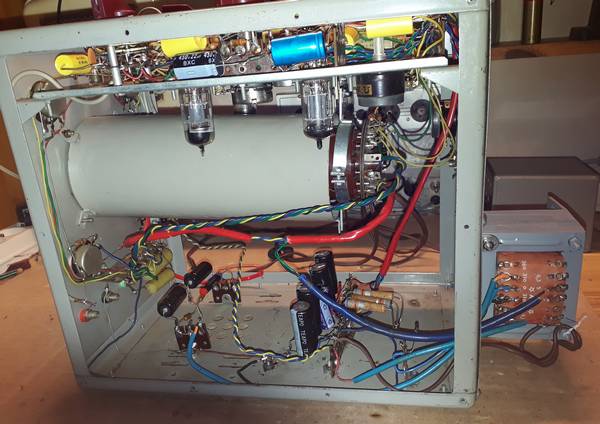

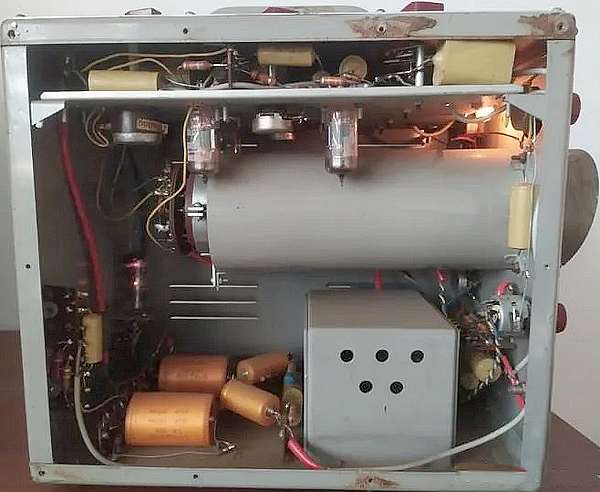

et à l'intérieur, les lampes sont à l'envers... remarquer le blindage du transfo d'alimentation et du tube

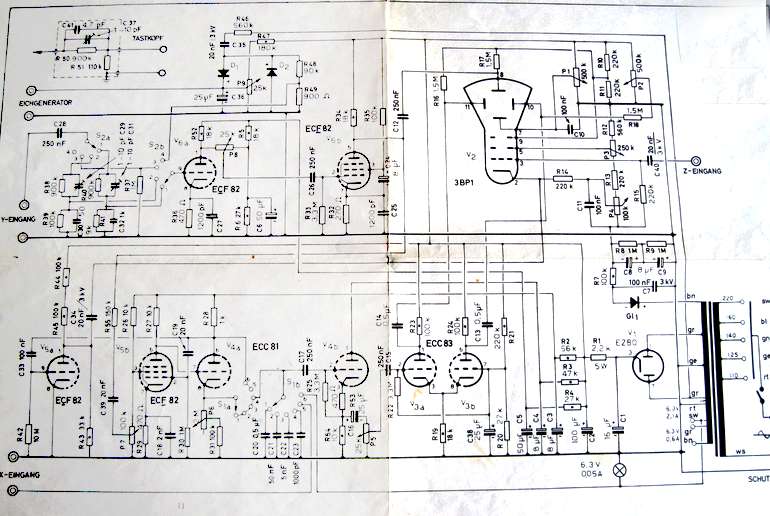

le schéma : rigoureusement identique au modèle 806 pour l'amplificateur vertical, le tube 3BP1 et l'alimentation
(à part l'utilisation d'un redresseur au sélénium) par contre la base de temps, l'amplificateur horizontal
et la synchronisation ont été améliorées

malheureusement, le transfo d'origine est grillé: brûlant après deux minutes d'utilisation!

je l'ai donc remplacé, mais étant plus gros, les fuites magnétiques perturbaient le spot :
il a donc fallu l'installer à l'extérieur, et modifier l'emplacement des condensateurs de filtrage

.

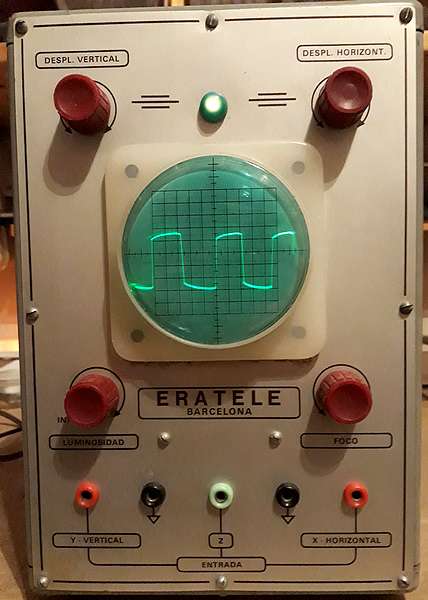

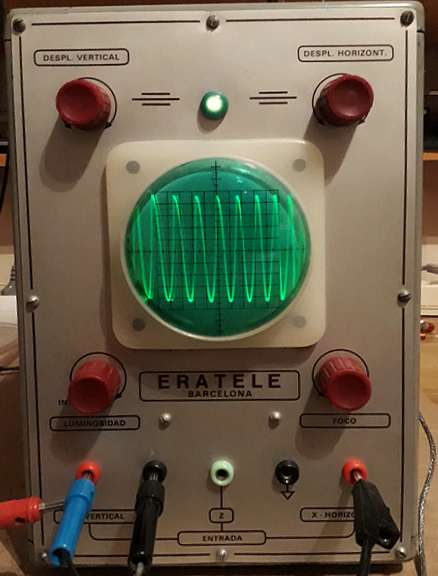

observation d'une sinusoïde, et à droite, signal du calibrateur pour étalonner l'entrée Y

observation d'une image de télévision (pas de synchro, image un peu instable...)

.

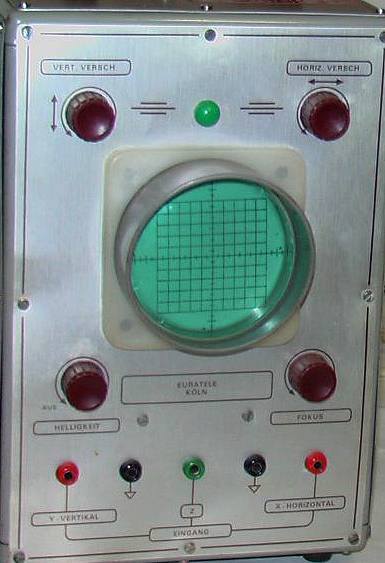

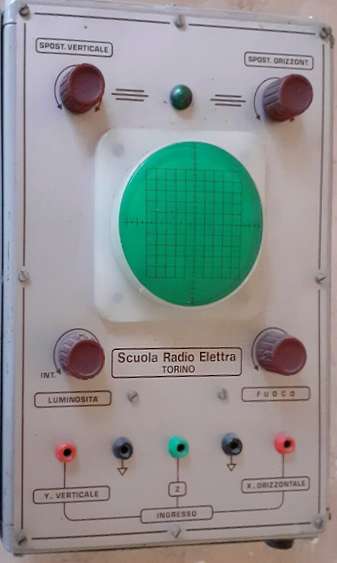

sur un site de vente : Euratele Köln, et Elettra Torino, les versions allemande et italienne
on trouve également des façades noires
