première version
lampemètre
première version
pour tester toutes sortes de tubes à vide : émission et court-circuit
le schéma de l'appareil
et le câblage idéal ! (voir ici
la réalisation d'un jeune débutant inexpérimenté
)

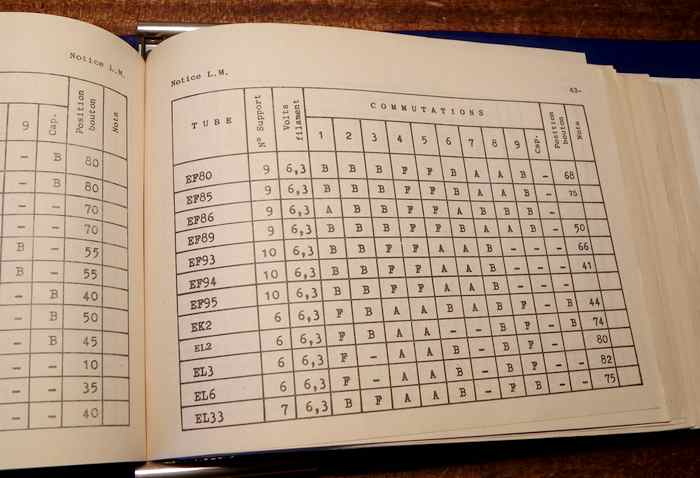

tableau de valeurs pour tester l'émission de la cathode
le matériel restant :
avant remise en état : beaucoup de choses modifiées car à
la fin du cours de radio, cet appareil
m'a longtemps servi d'alimentation 1,4 - 50 V alternatif et continu, pour des
montages à transistors
à cet effet, j'avais inclus un redresseur et une cellule de filtrage,
et modifié quelque peu le cablage
***
après remise dans l'état initial, le bouton de
test blanc de style "lampe de chevet" a retrouvé sa place,
les voyants sont de nouveau vert et rouge, seule modification, la borne verte
de sortie de la tension continue
après une ultime vérification du câblage, l'appareil est
de nouveau prêt à fonctionner :
en situation de test, avec le contrôleur universel, bornes C.C. et L.M.
test du voyant rouge de court-circuit
(voir également cette page de Radioman64 )
un autre appareil que j'ai pu récupérer :
...
le transformateur a été monté à l'extérieur,
et il y a un grand mélange dans les supports de tubes :
les n° 1 et 6 en particulier ne sont manifestement pas à leur place
! de même le répartiteur de tension en 10
au lieu de 3 ; l'auteur de ce montage a pris quelques libertés avec les
indications du cours...
le potentiomètre bobiné a été remplacé
par un de 220 ohms avec une résistance
de 220 ohms en parallèle pour retrouver à peu près la valeur
initiale de 100 ohms
pour terminer, le modèle le plus récent, du cours
Eurotechnique,
avec un système de contacts qui remplace les cavaliers :
et seulement six supports, les plus anciens ont été abandonnés
il faut utiliser des adaptateurs si on veut tester les anciens tubes
en position de test avec le multimètre 2ème génération

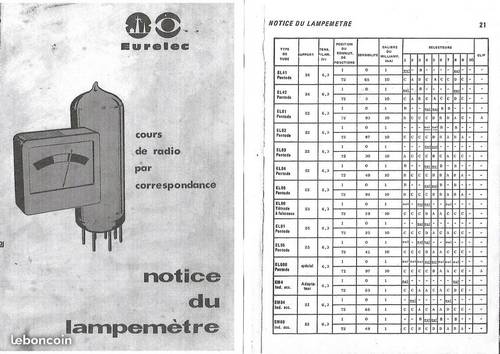

notice, avec tableaux de lampes (une cinquantaine de pages)

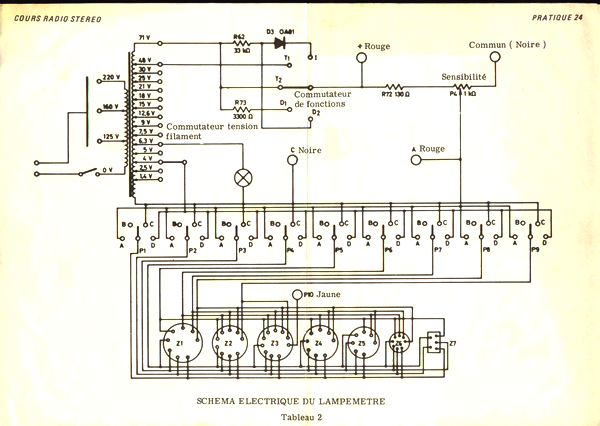

le schéma de la version 2
