le "contrôleur universel" 1000 ohms/volt

.....
le modèle de l'époque et ses cordons ; le calibre Rx10 était obtenu en court-circuitant deux bornes
la borne LM correspond au calibre 1mA, et sert pour le lampemètre
la borne BF permet une mesure de puissance en décibels (voir ci-dessous)

...
sur les premiers modèles, la façade était noire comme sur celui-ci, avec un cadran fendu malheureusement...

.....
idem pour les modèles italien "Elettra" et allemand "Euratele"

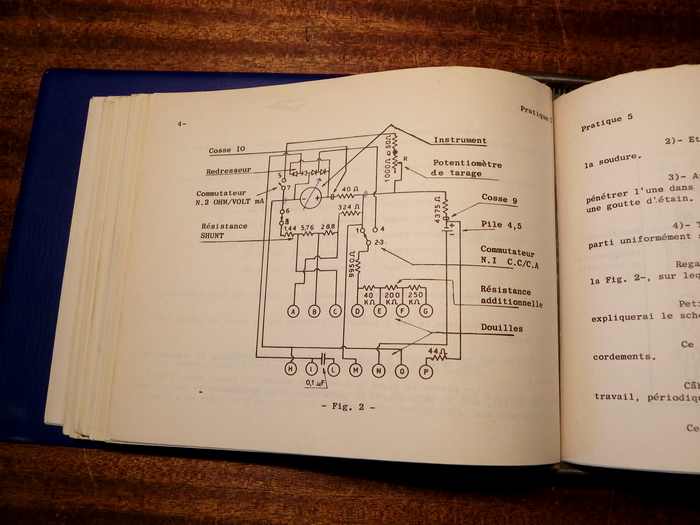

le schéma de l'appareil

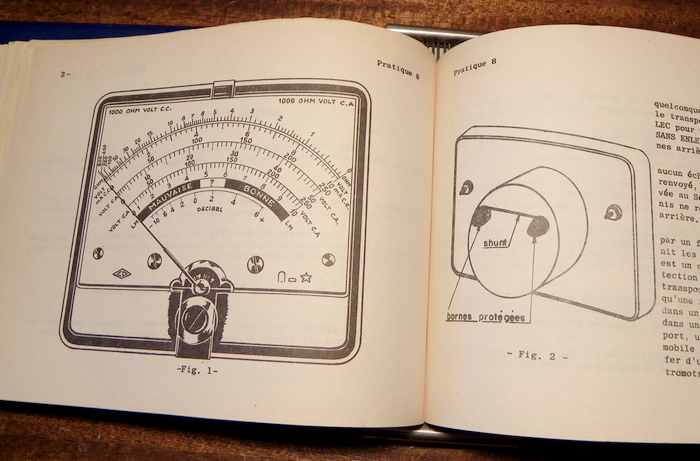

description du galvanomètre

.....

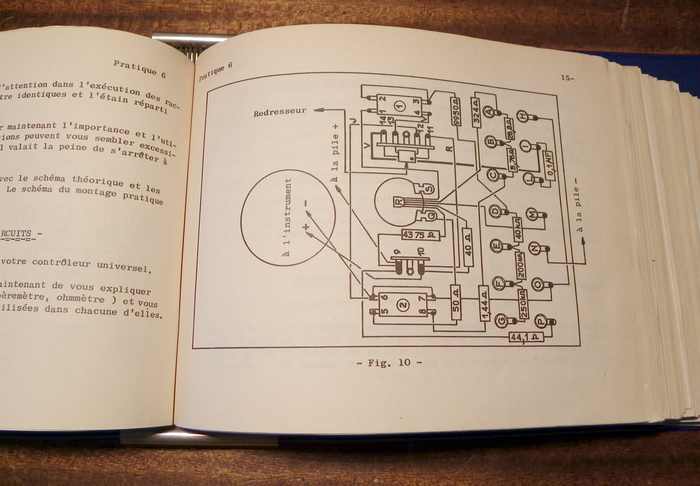

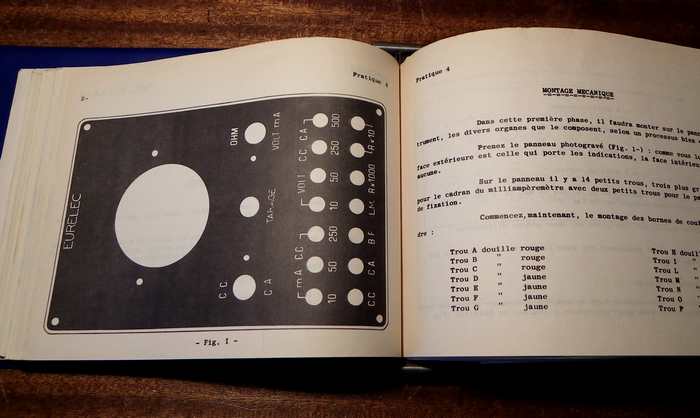

indications de câblage

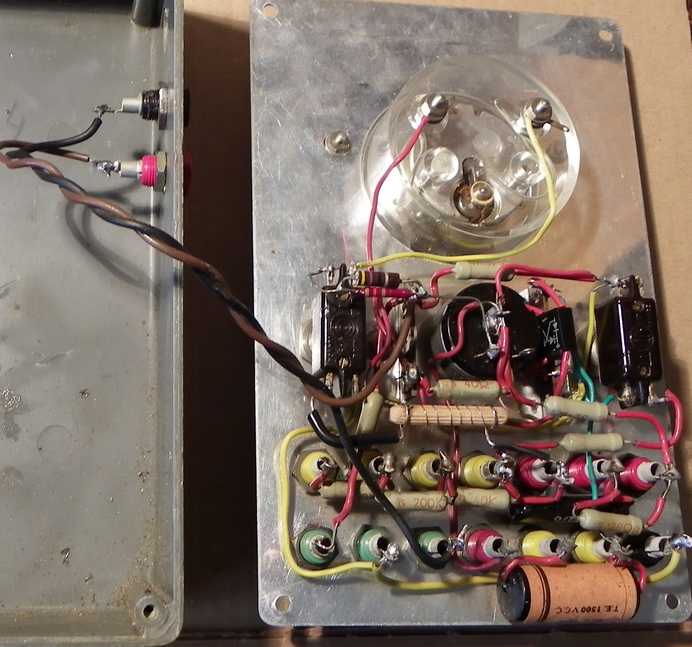

l'intérieur (remarquer une résistance bobinée assez particulière...)
la pile de 4,5 V initialement placée à l'intérieur (démontage peu pratique)
est connectée aux deux bornes du boitier pour l'utilisation en ohmmètre
pas très jolies, certaines soudures, mais ce sont celles d'un débutant !

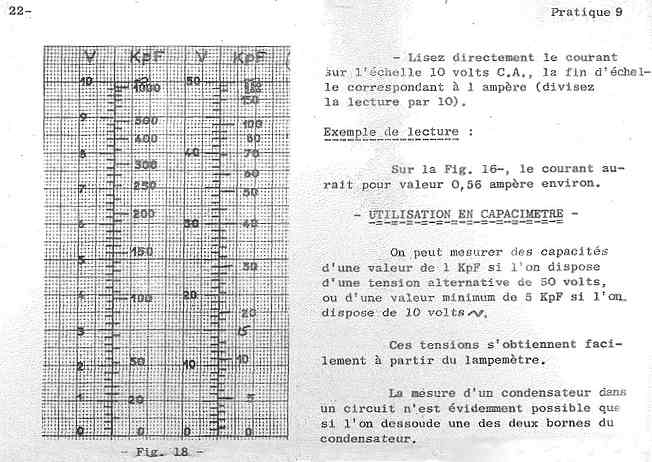

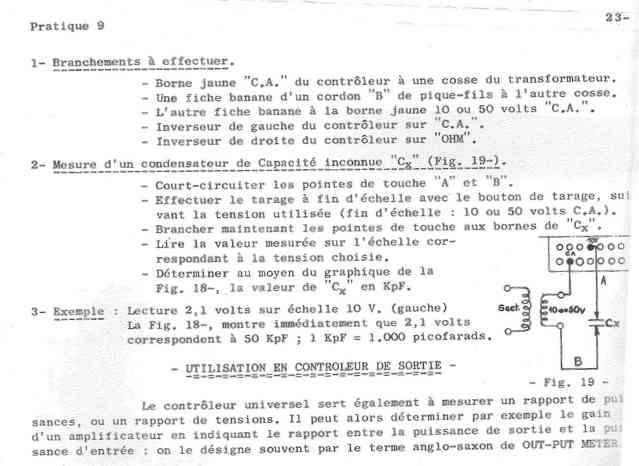

utilisation en capacimètre par lecture graphique

les autres appareils de mesure des cours Eurelec :

multimètres du cours de radio (1000 ohm/V), du cours Eurotechnique et du cours mesures électroniques

sans oublier les appareils plus rudimentaires des cours d'initiation à l'électronique ou d'électrotechnique :

...

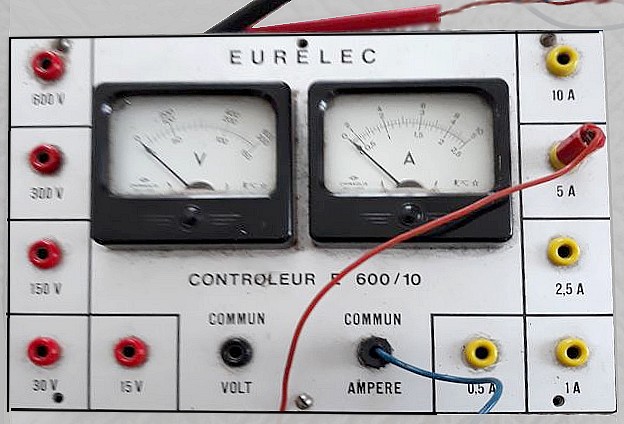

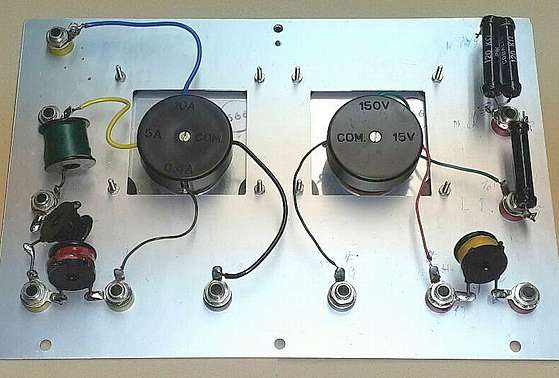

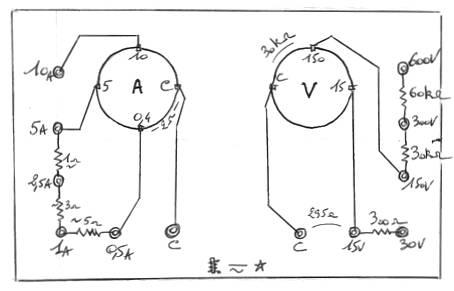

avec galvanomètre à cadre à gauche, ou bien ferromagnétique à droite; intérieur et schéma

modèle du cours Elettra (italie)

pour dépanner son mixer ou son ventilateur !
