modèle n°3 de 1966
autres kits
quelques exemples parmi les très nombreux coffrets éducatifs d'initiation à l'électronique :
le "Jeune Radio"
GéGé
le radio-amateur transistors GéGé
Jouet Scientifique : Radiogama et Radiorama
Philips 1050-1051-1052
Philips Qelle Electronik-Labor 2-3-4
Philips X40
Tandy"50 in 1", "75 in 1", "150in 1"
coffret BUKI
voir le site très complet de Hans
Otten , http://zpag.net/,
et bien d'autres encore
http://radioman64.e-monsite.com/pages/les-boites-de-jeu-radio/
l'inévitable "Jeune Radio"...
...
modèle n°3 de 1966
livré avec une pile ( pas d'origine...), mais la lampe était en
option ( agraffes plus récentes)
..
introuvables aujourd'hui : les premiers modèles avec bobines
plates hexagonales
supports en bois verni et lampe d'époque (fin années 1950 ?)
...
1970, une boite plus grande et inutilement plus épaisse,
image futuriste, mais même contenu qu'en 1966 !
plus de pile ni d'emplacement de la lampe, et seule la couverture du manuel
a changé...
"à l'écoute du monde", c'est un peu optimiste avec ce
matériel...
...
le condensateur variable démontable et préparation de la plaque
de montage
.....

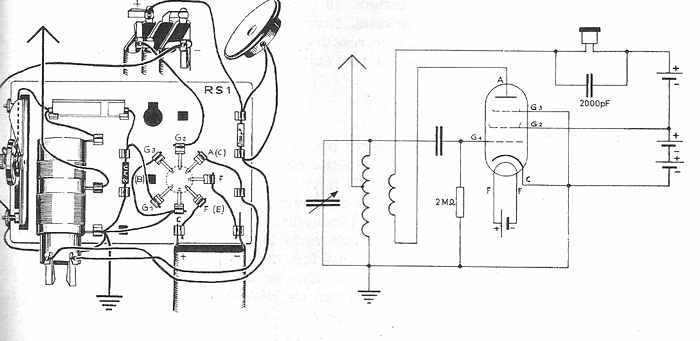

récepteur à réaction avec lampe et écouteur
téléphone
...
récepteur avec lampe et transistor, montage provisoire avec du matériel
EE20...
catalogue GéGé : tout un ensemble de jeux scientifiques
et éducatifs
le radio-amateur transistors GéGé
coffret avec boitier, haut-parleur, écouteur-microphone
et... fer à souder à poser sur la cuisinière ou une lampe
à alcool!
...
le récepteur PO monté, avec le module fourni déjà
soudé, et le coffret plastique transparent
cette seconde version permettait d'utiliser le montage comme interphone ou amplificateur
la façade du récepteur à 3 transistors et une diode
Le Jouet Scientifique : Radiogama et Radiorama (vers 1965-66)
coffret permettant le montage d'un récepteur à
transistors, pas de CV ni potentiomètre...
une autre boite plus complète permettant de réaliser plusieurs autres montages :
.....
(cliquez pour voir l'emplacement d'origine)
radio 2 transistors, remis à l'endroit ;
un système de calques colorés permettait un montage sans erreurs
:
récepteur à deux transistors, accord par noyau
plongeur
.....
préparation du coffret : perçage, mise en place des vis fendues
et du haut-parleur
montage du récepteur 2 transistors, accord par noyau plongeur
le haut-parleur est maintenu par des bandes découpées dans la
boite...
façade du récepteur; le potentiomètre est en supplément
sur ce modèle qui n'en comportait pas
***
extraits du catalogue "Le Jouet Scientifique" de 1966 :
....
chimie, biologie, électricité, photo... cliquez
pour agrandir
Publicité de 1967
ci-dessus, les coffrets qui ont succédé aux EE5,
EE8 et EE20
Philips 1050-1051-1052
le coffret de base
et son contenu ; en bas, façade, et plaque de montage
les transistors sont montés sur des petites plaquettes
...
les "add-on" : complément no1 et complément no2 pour
passer de 12 à 24 montages
le contenu des deux coffrets ; le bouton du CV n'est pas d'origine...
...
le manuel en anglais, et les schémas des montages : en bas à droite,
récepteur radio, montage n°24
...
carton à poser sur la plaque de montage et préparation
de la partie BF du récepteur à trois transistors
..
le montage terminé : beaucoup plus serré que dans
les kits EE8-EE20 ; d'où le nom "Compact EE" !
la radio trois transistors en état de fonctionnement
Philips Quelle Electronik-Labor 2 (Allemagne 1977)
la boite du modèle 2 ; la série était déclinée
de 1 à 4 (vers 1977)
le contenu du complément pour passer du modèle
1 au modèle 2
les schémas, et la plaque de montage ( qui s'ajoute à celle de
la boite 1 )
montage 5.02 radio trois transistors avec cadre ferrox PO
***
***
essais avec bobine GO, et une bobine OC maison + antenne ; quelques stations, beaucoup de fading...
Philips X40 (Royaume-Uni Radionic Products 1973)
couvercle de la boite de montage
circuit imprimé et éléments sur supports à visser
....
couverture du manuel et détail du condensateur variable et d'un transistor
la radio à deux transistors, à réaction avec jack écouteur
en bas à droite
Tandy "75 in 1" 1976
..
le couvercle de la boite et la couverture du manuel
coffret en bois très complet, éléments fixes, il faut placer
les fils au moyen de ressorts
voir le site http://zpag.net/Electroniques/Kit/Electronic_Kit.htm pour d'autres modèles
...
modèle "50 in one" et son manuel
..
modèle "150 in one" avec circuit intégré et afficheur
7 segments
coffret BUKI (1995)
télécharger le manuel ici
le contenu, avec platine de montage et circuit imprimé
exemple de réalisation : radio PO avec haut-parleur
contrairement aux autres coffrets, peu d'indications sur le fonctionnement des composants
il y en a eu bien d'autres encore... voir le
site de Hans Otten
on peut télécharger de nombreux manuels ici : http://ee.old.no/library/
